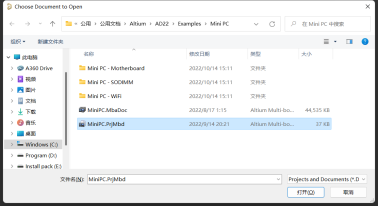

首頁 > 資源中心 > FAQ 在AD軟件中打開設計完成的工程。

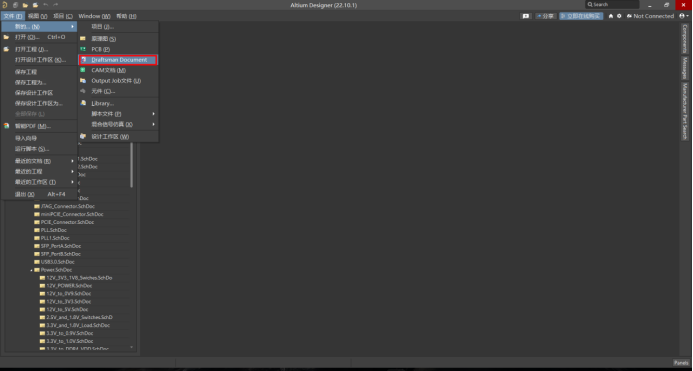

在菜單欄中“文件”“新的”“Draftsman Document”

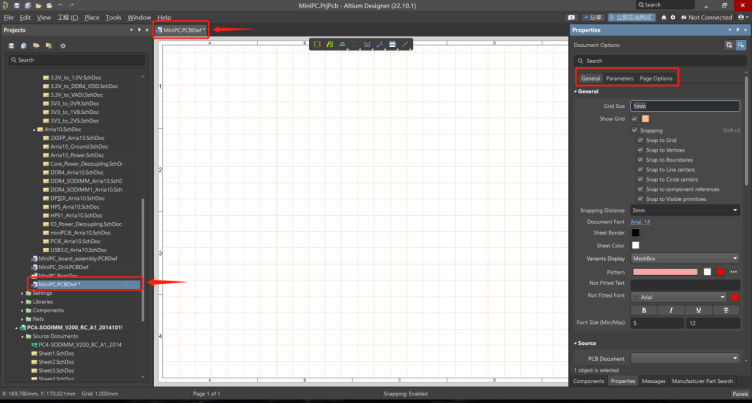

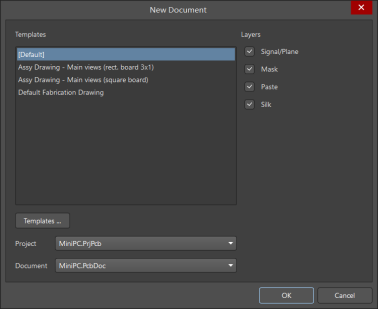

彈出New Document對話框，在該對話框中可以選擇預定義的文檔模板（安裝時提供三個）或創建空白A4文檔的[Default]選項，新建的Draftsman Document文件后級為.PcbDoc且默認存放在工程文件路徑下。

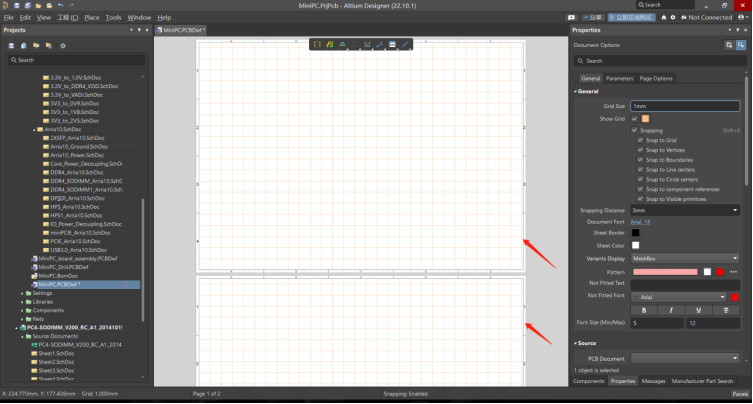

PCB Draftsman文件是一種多頁格式
1. 可以執行菜單欄中Tool--Add Sheet命令添加新的頁面，
2. 也可以在Draftsman編輯區域右擊,從彈出的快捷菜單中執行Add Sheet命令添加新的頁面。
1）裝配圖Board Assembly View

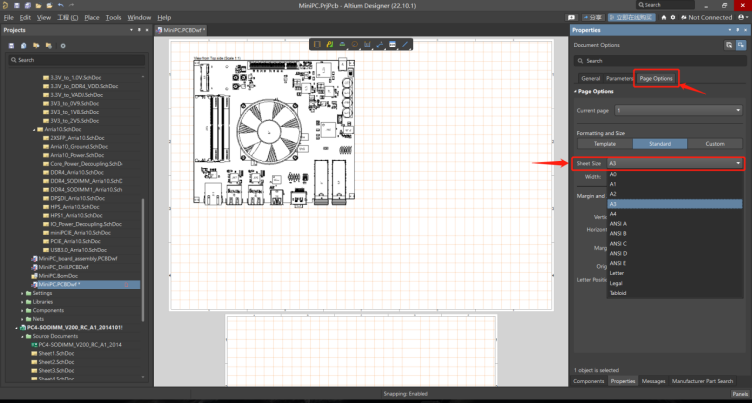

在屬性面板中“Page Options”下“Sheet Size”修改圖紙大小。

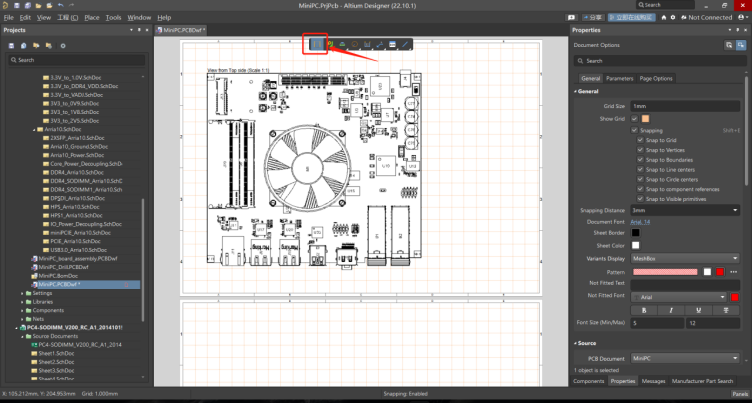

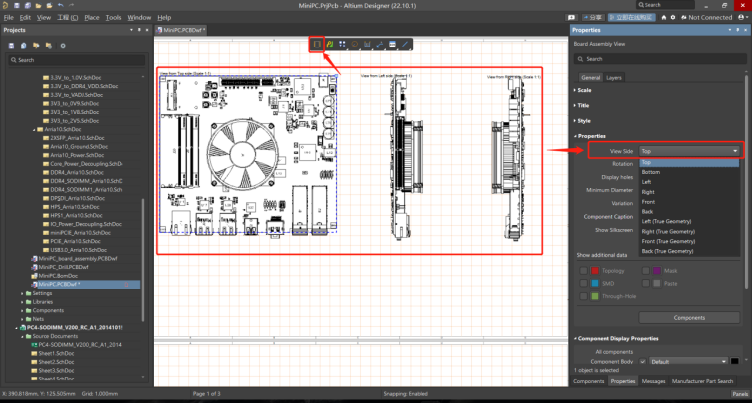

雙擊裝配圖，打開屬性面板后，可以放置不同視圖的裝配視圖。

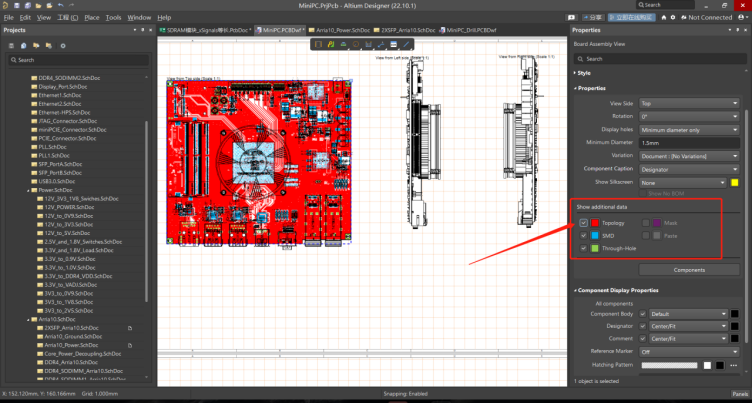

在Show additional data下勾選Topology，將板信息增加色彩細節。

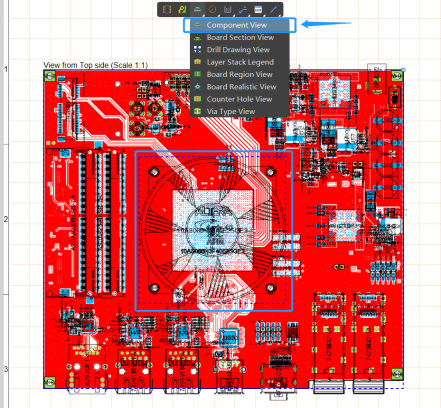

點擊板上的一個3D模型，點擊工具欄下的Component View添加部件信息。

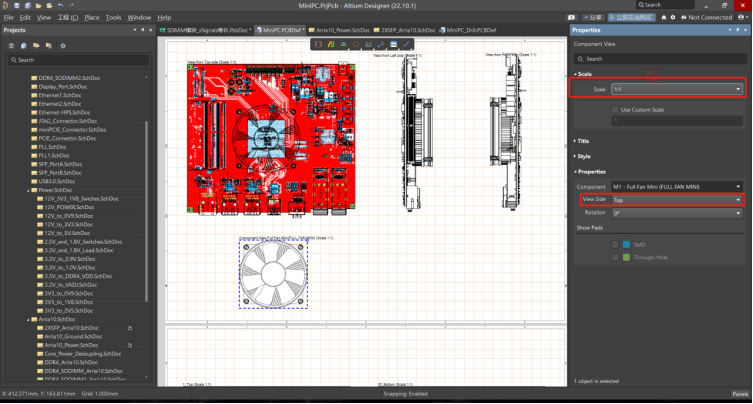

部件的屬性面板中Scale調整比例，View Side調整觀看視角。

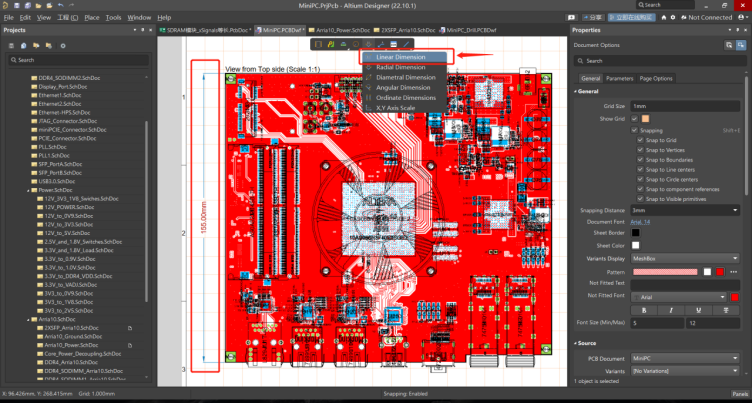

在工具欄下Linear Dimension給板信息添加線性尺寸。
2）板制造圖Board Fabrication View

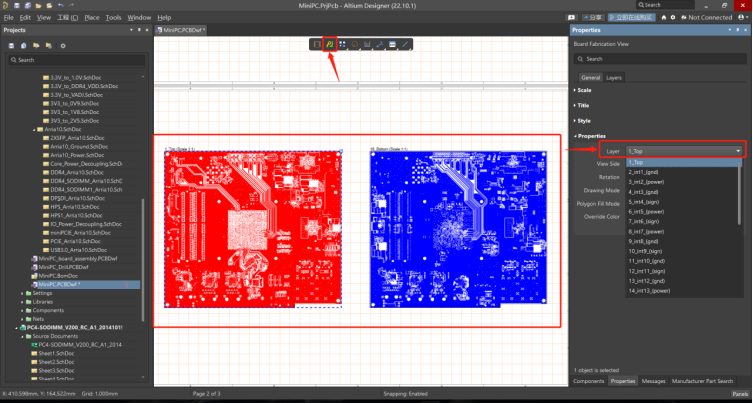

放置板制造圖后，雙擊打開屬性面板，在“Layer”下選擇板層。

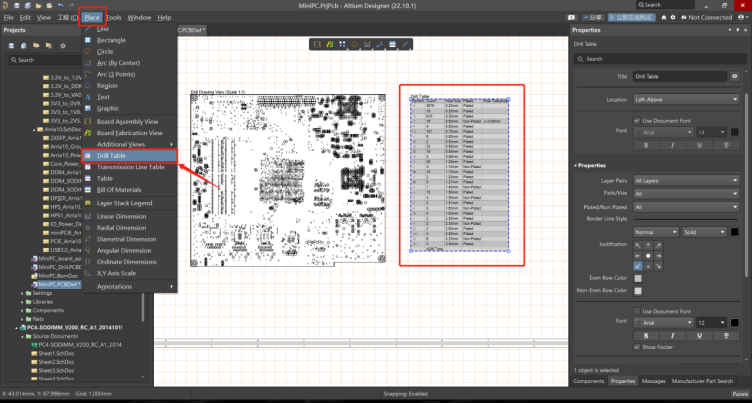

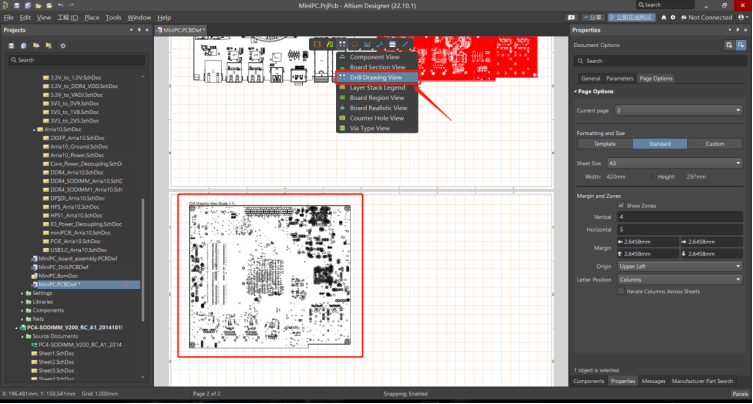

3）鉆孔圖和鉆孔列表Drill Drawing View

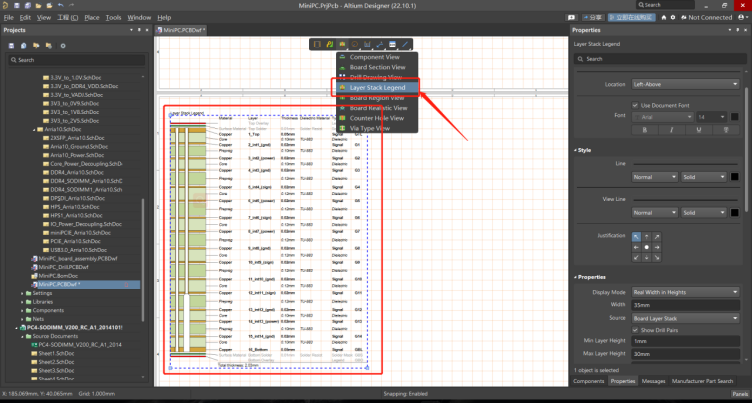

4）圖層堆棧圖例Layer Stack Legend
圖層堆棧圖例視圖以放大剖視圖顯示了電路板的內部結構。它包括堆棧中每個層的詳細描述和信息，包括與每個層關聯的Gerber文件。
5）BOM

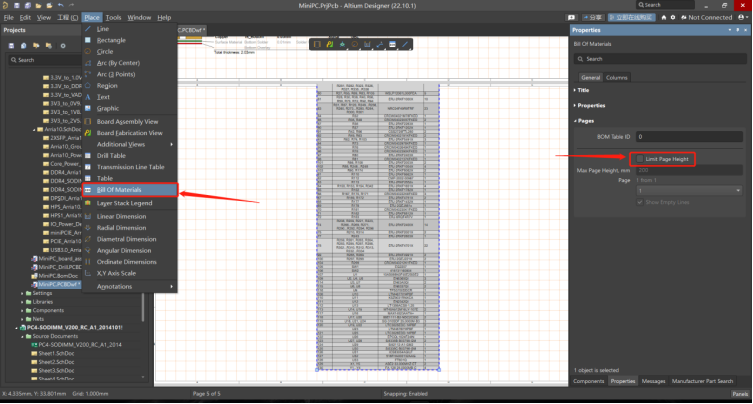

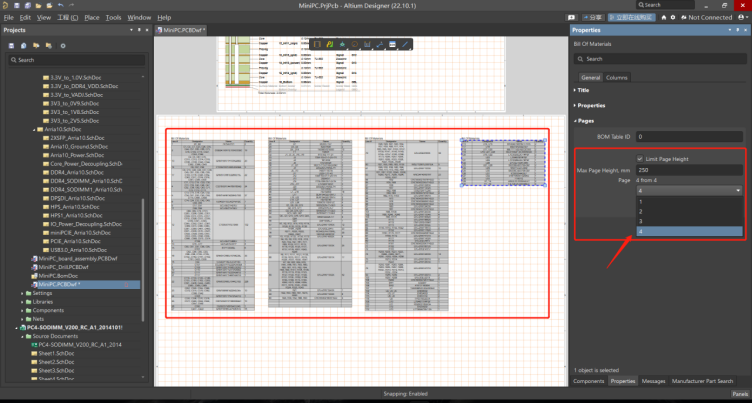

放置物料清單（BOM）后，可以看到物料數量多而無法全部顯示，雙擊打開屬性面板后，勾選Limit Page Height，設置長度“250”，復制后依次選擇頁數。
