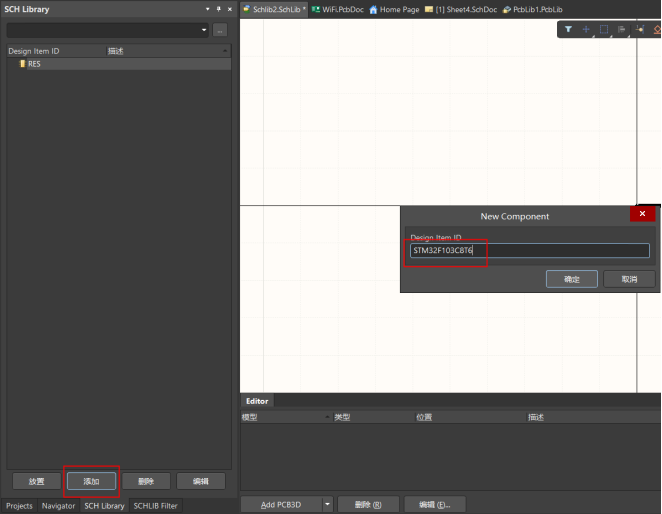

在原理圖庫中，添加新器件，并重新命名STM32F103C8T6。

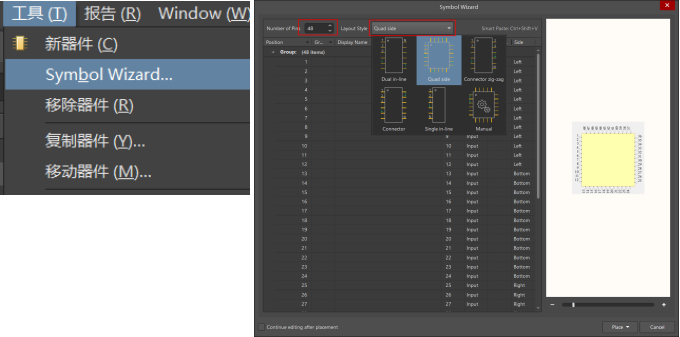

在菜單欄的“工具”下執行Symbol Wizard命令 。在彈出的頁面修改管腳個數，排列方式。

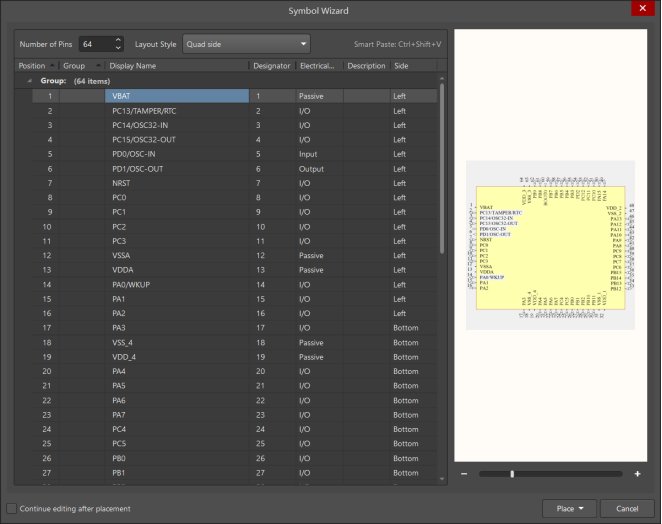

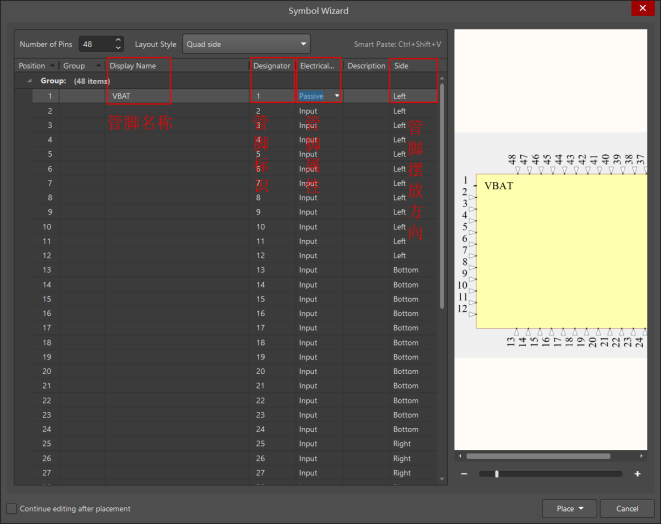

參照數據手冊將管腳信息填好。

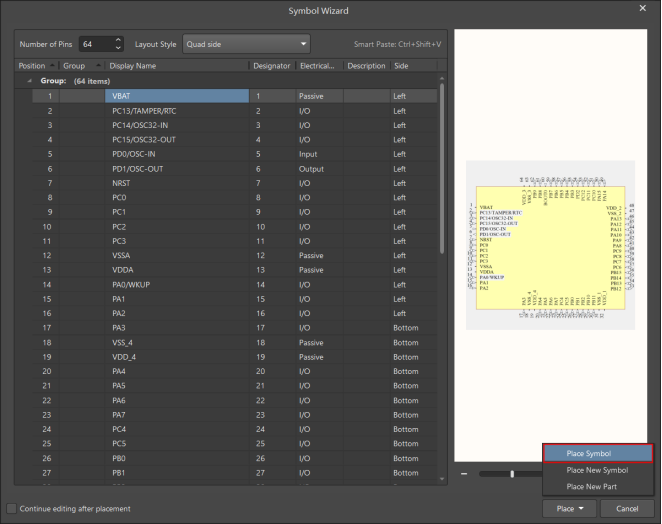

點擊放置符號。
首頁 > 資源中心 > FAQ 在原理圖庫中，添加新器件，并重新命名STM32F103C8T6。
在菜單欄的“工具”下執行Symbol Wizard命令 。在彈出的頁面修改管腳個數，排列方式。
參照數據手冊將管腳信息填好。
點擊放置符號。
