首頁 > 資源中心 > FAQ 1、 文檔目標
了解如何給元器件添加Datasheet PDF。
2、 問題場景
在進行原理圖設計時，想要查看對應芯片的數據手冊，需要在電腦的文件路徑下去尋找。Altium Designer 軟件提供 URL 的鏈接模式，在原理圖庫制作時添加好 URL ，在原理圖中想要查看 Datasheet PDF 只需要點擊快捷鍵即可打開，并且可以指定打開的頁碼。
3、軟硬件環境
1）、軟件版本：Altium Designer 22.8.1
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法
給元器件添加 Datasheet PDF 路徑，需要確定的是 Datasheet PDF 路徑不能發生改變，需要變更的話，同時 URL 進行修改。
圖 1

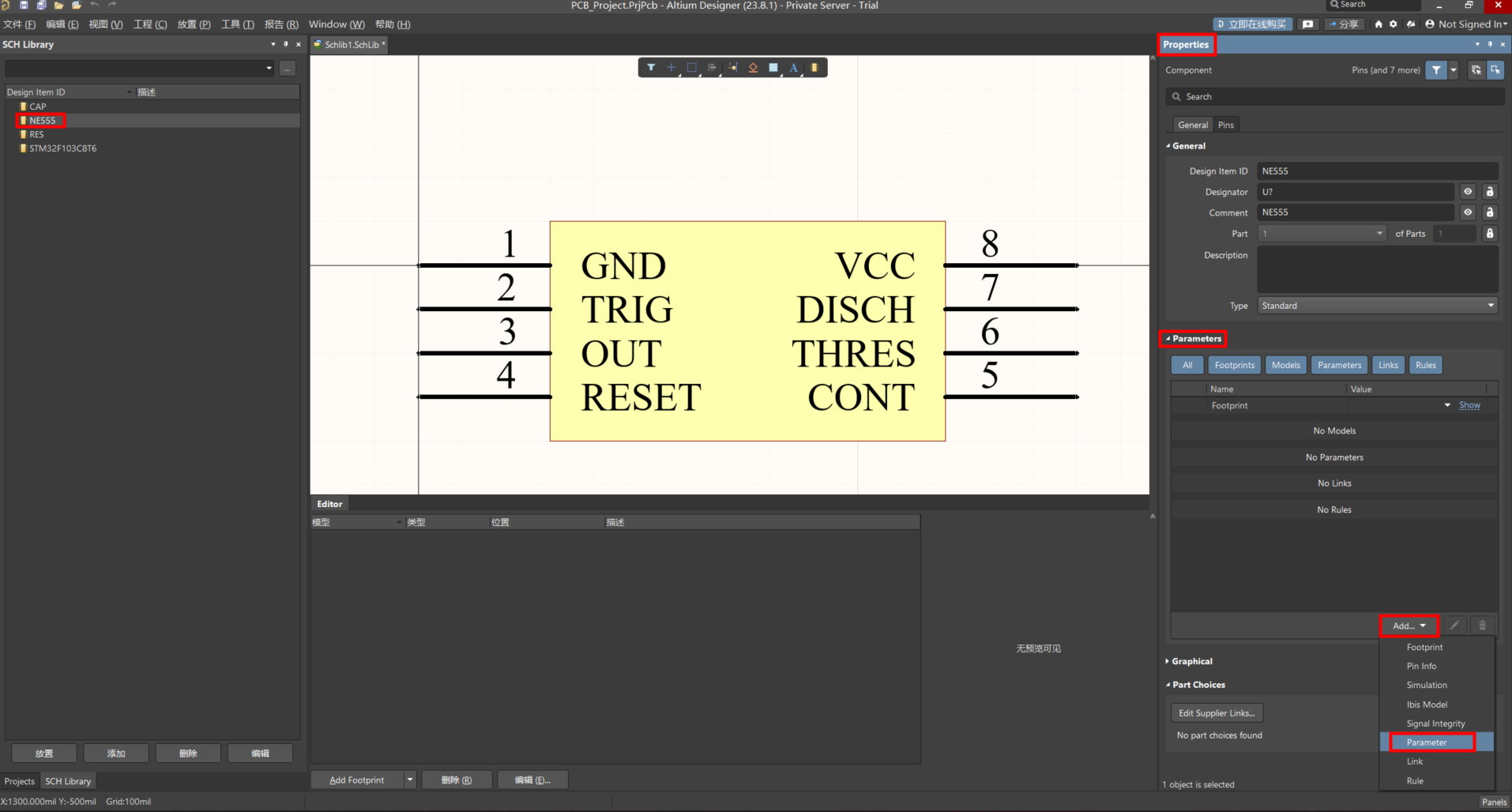

打開原理圖庫文件，找到想添加的芯片的原理圖，我們以 NE555 為例：
在該器件的 Properties 面板下，Parameters 菜單下的 Add 按鈕添加【Parameters】
圖 2
復制 DPF 文件路徑信息。
圖 3

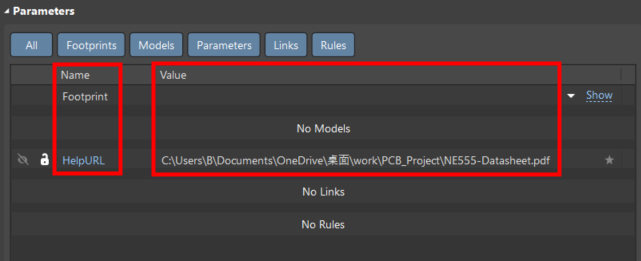

填寫 【Name】 和 【Value】 信息：【Name】中填寫：HelpURL、【Value】中填寫復制的文件路徑；
圖 4

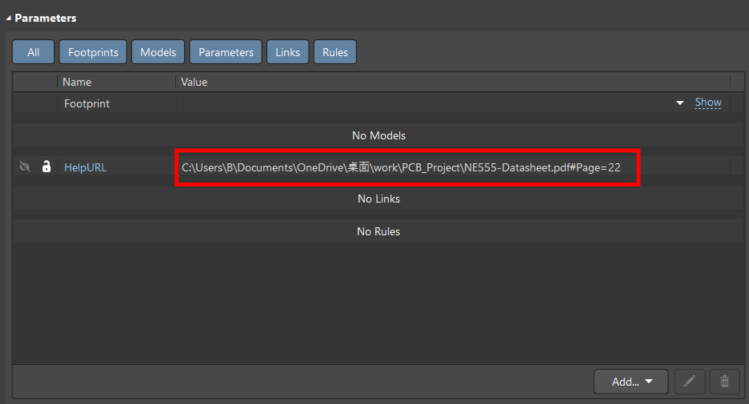

若遇到 Datasheet PDF 頁數較多時，打開對應的PDF的頁碼：PDF路徑PDF全名稱#Page=頁碼；
圖 5

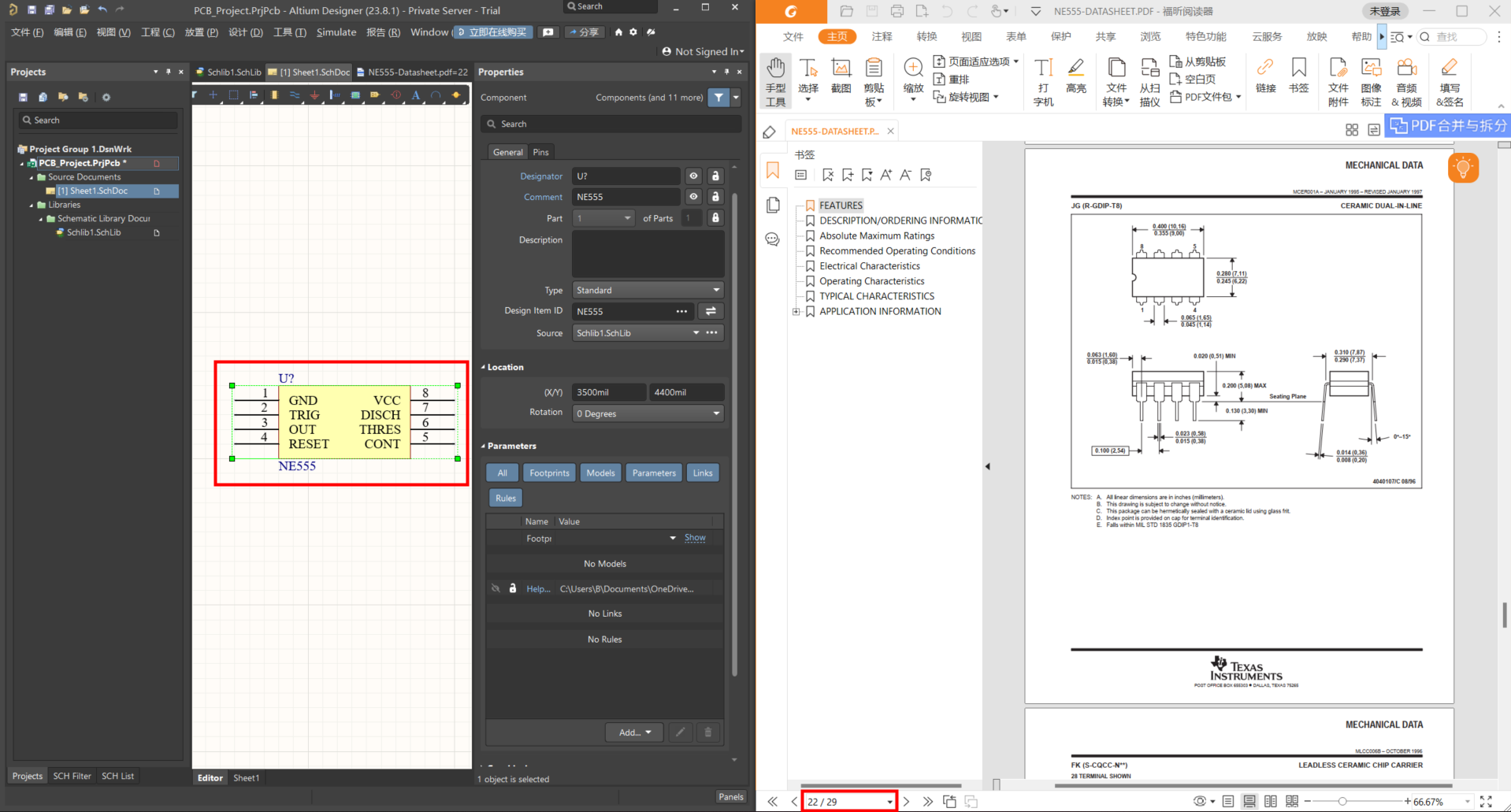

保存原理圖庫，并更新原理圖，在原理圖中放置該芯片，單擊選中，按F1鍵即可打開你所添加的PDF，并且設置打開頁碼后，PDF 開啟后就是對應頁碼。
圖 6
