首頁 > 資源中心 > FAQ 1、 文檔目標
解決符號向導工具生成管腳不在格點上問題。
2、 問題場景

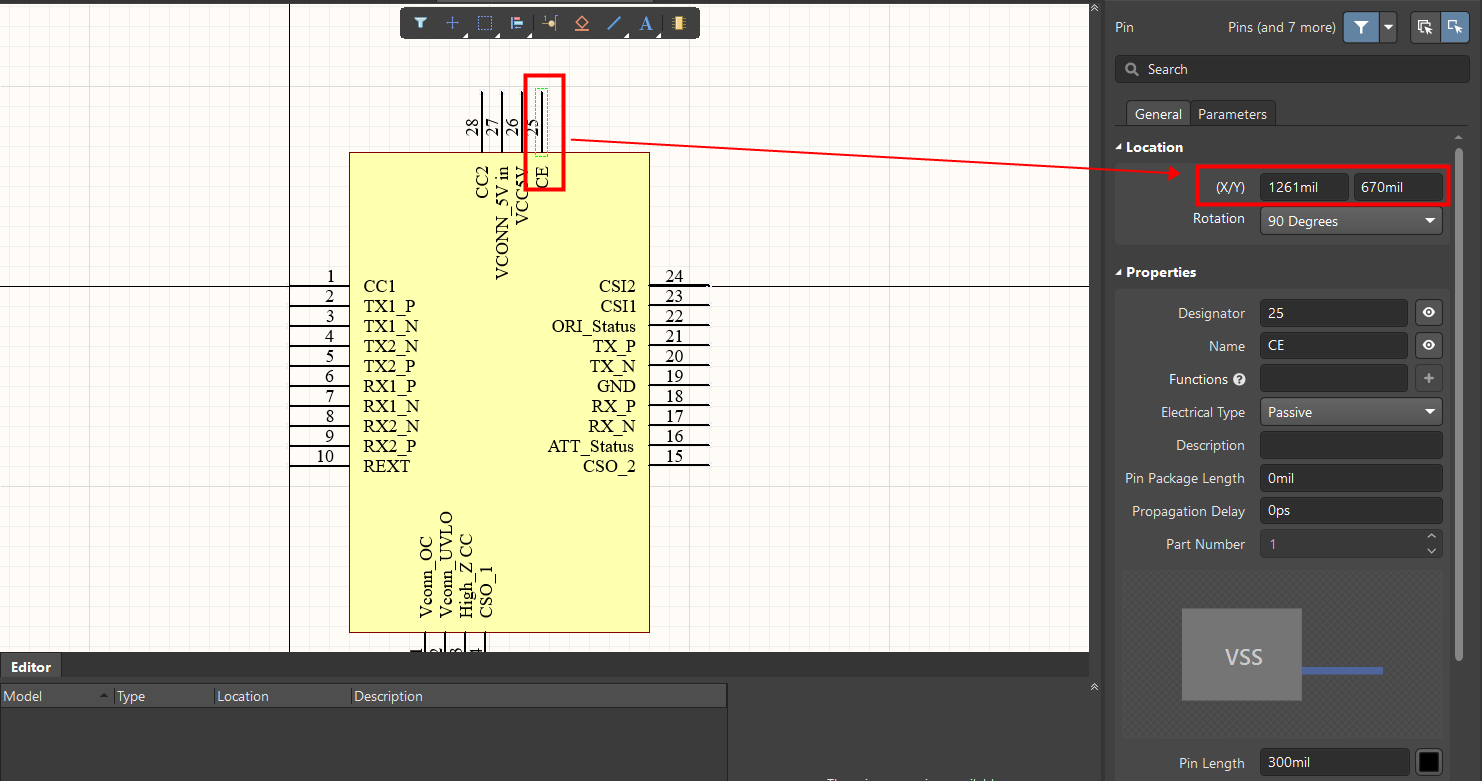

在使用 symbol wizard 工具后，生成的原理圖符號的管腳不在 100mil 整數倍的格點上。就會造成原理圖連接時連接不準的問題，
Symbol Wizard 是一種幫助用戶在原理圖中生成符號的工具，以便于更方便地進行連接和設計。但是，在使用Symbol Wizard 生成符號時，如果生成的符號管腳不在 100mil 整數倍的格點上，就會導致原理圖連接時出現連接不準的問題。
首先，需要了解 100mil 格點的含義。100mil 是指管腳之間的距離，是一種標準的連接方式。如果生成的符號管腳不在 100mil 整數倍的格點上，就會導致連接時管腳之間的距離不符合標準，從而影響連接的準確性。
其次，原理圖連接完成后發現該問題，就會造成導入 PCB 后網絡不全的現象。
因此，為了保證原理圖連接的準確性，建議在使用 Symbol Wizard 生成符號時，確保生成的符號管腳在100mil 整數倍的格點上。
圖 1

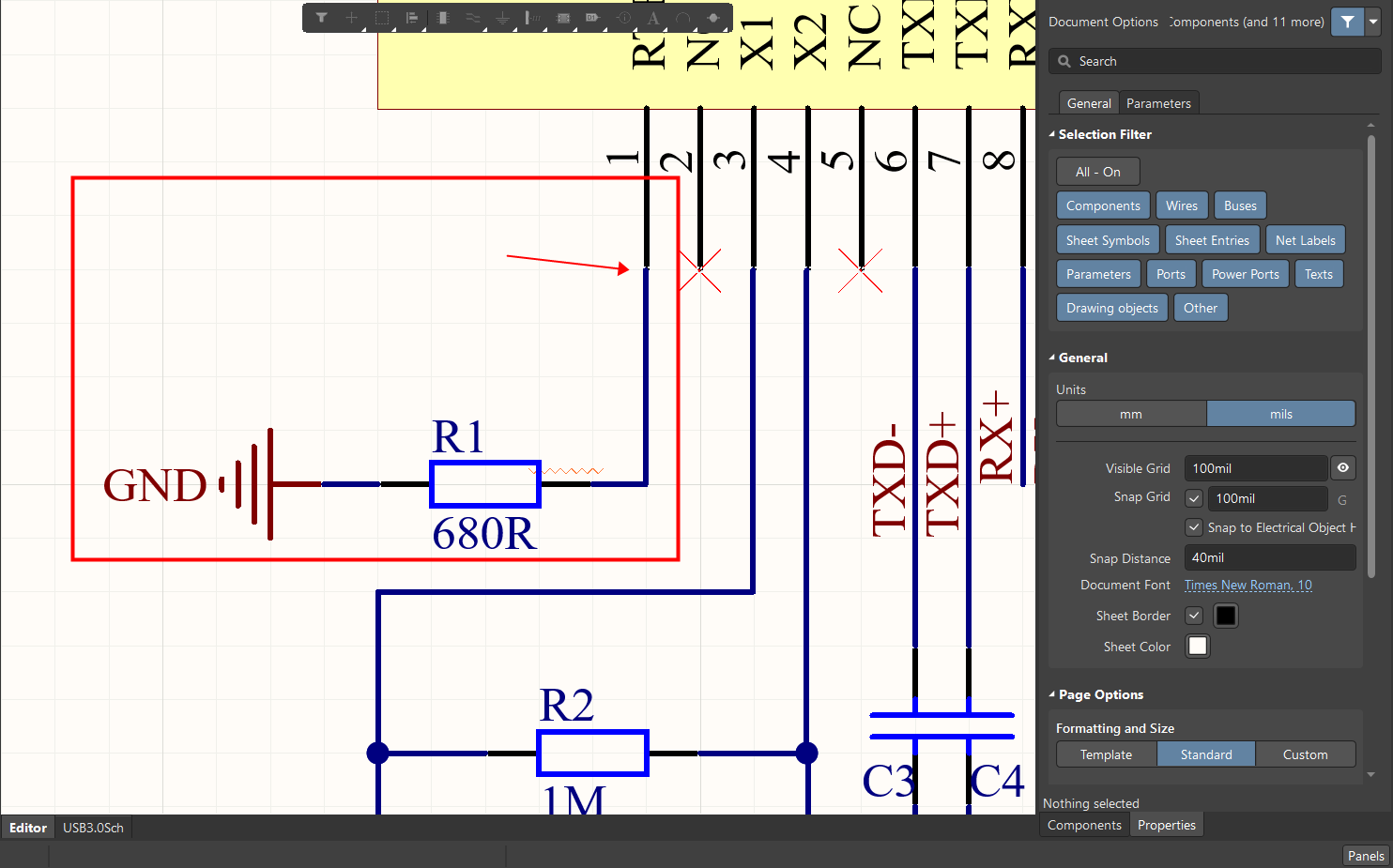

在原理圖中連線就會出現下面電阻右側的報錯問題，就是由于管腳不在 100mil 整數倍格點上，出現虛連情況。
圖 2
3、軟硬件環境
1）、軟件版本：Altium Designer 23.8.1
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法

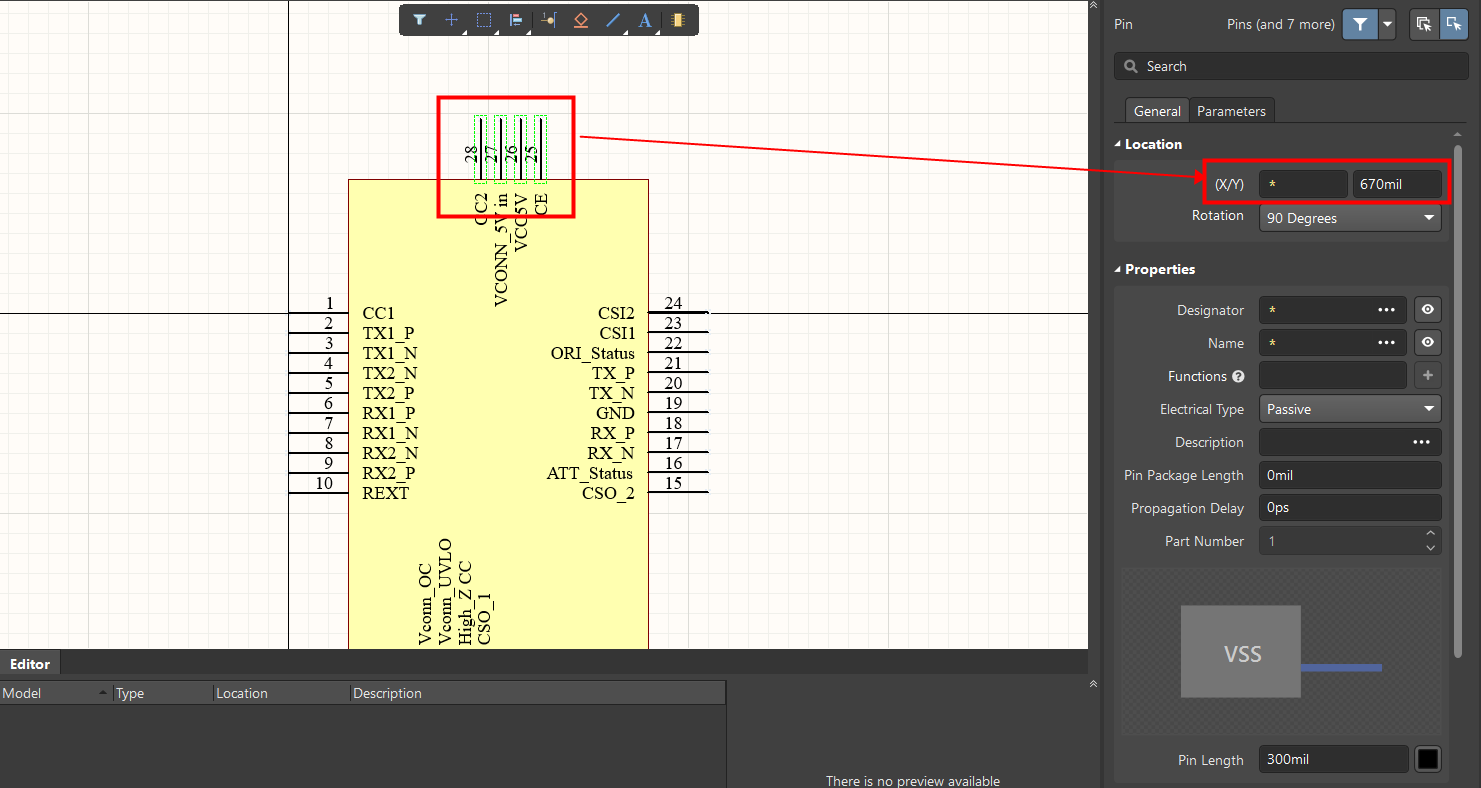

1、選中同一排或同一列的管腳 。
圖 3

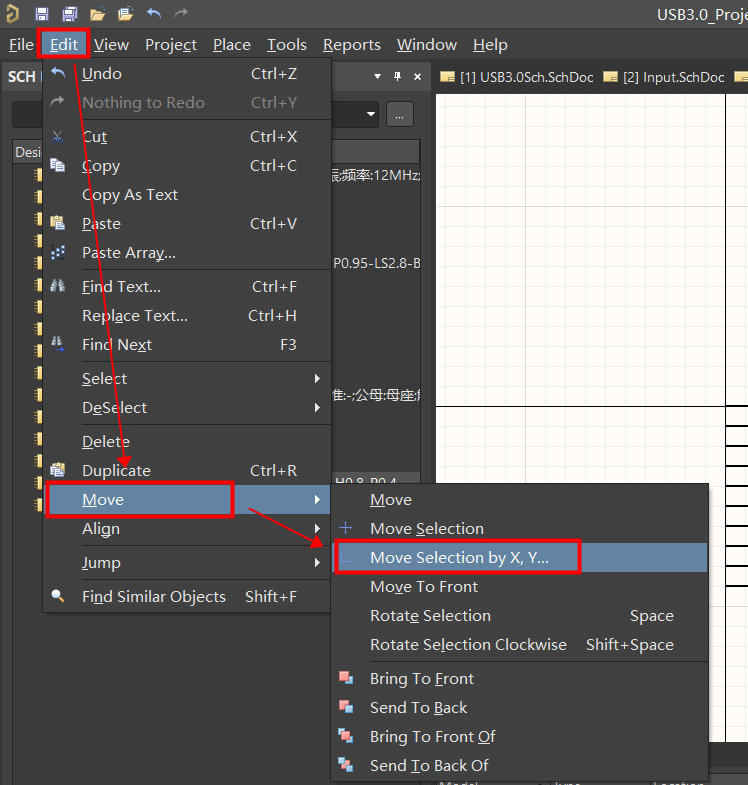

2、【Edit】->【Move】->【Move Selection by X,Y】執行相對位移的命令。
圖 4

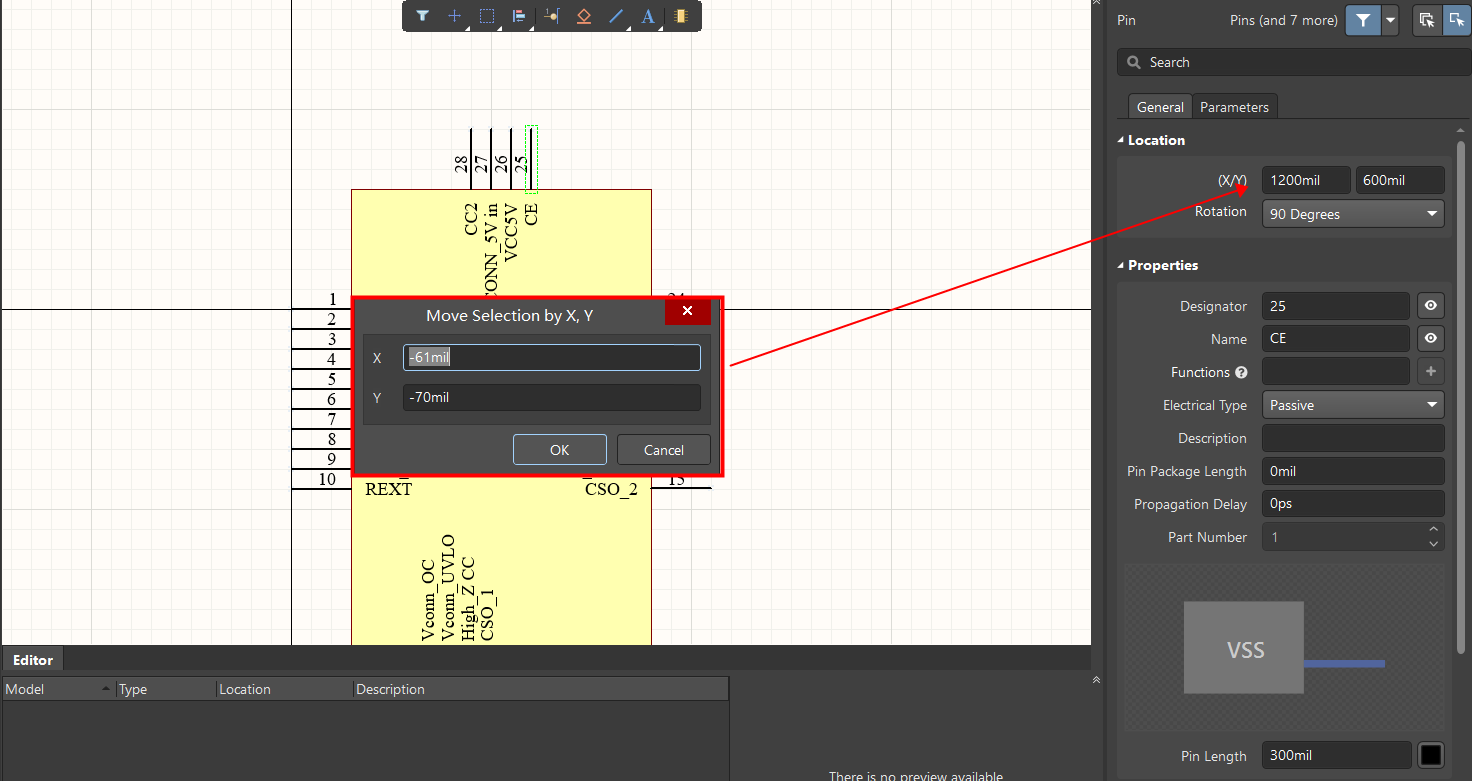

3、 設置相對位移數值，點擊【確定】。對同列或同排管腳進行了統一修改。
圖 5
通過使用相對位移功能，我們可以更加輕松、高效地對電子元器件進行管腳調整，大幅提升修改的速度和準確度。這一方法具有極高的靈活性和適應性，能夠滿足各種不同類型、規模和難度的調整需求。在這一過程中，我們可以根據實際情況，自由地選擇各種工具和方法，快速完成精細的調整操作，使元器件符號達到最佳的工作狀態。
