首頁 > 資源中心 > FAQ 1、 文檔目標
解決 SOP16 封裝使用問題。
2、 問題場景

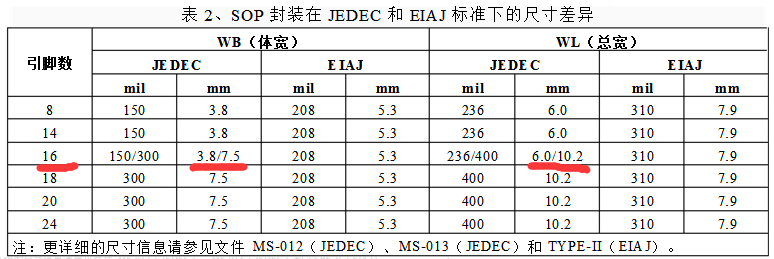

從下表可以看出，SOP 封裝中只有 SOP16 出現了兩種寬度的封裝，所以在使用時一定要注意。
圖 1
3、軟硬件環境
1）、軟件版本：Altium Designer 23
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法
1、從下圖中可以看到，封裝庫的內容非常的全，在使用時如何正確使用兩種封裝。

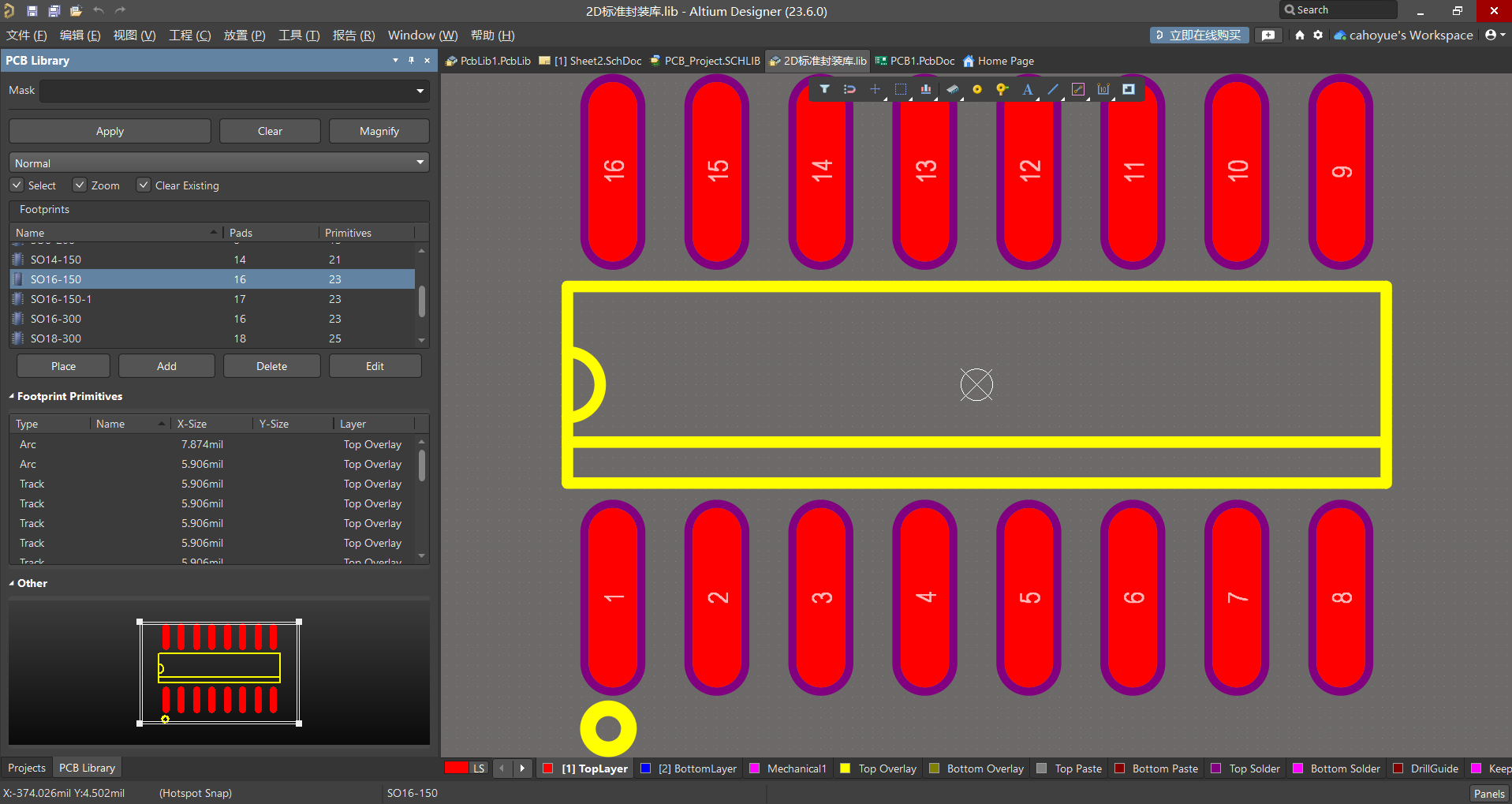

圖 2
圖 3

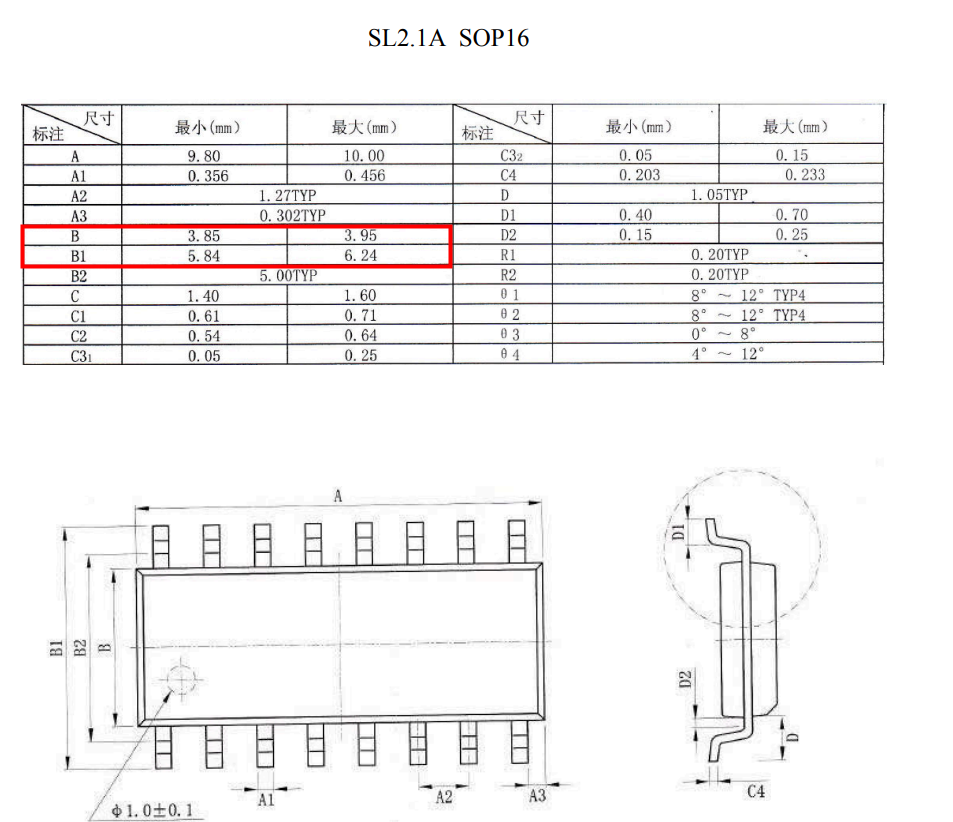

2、首先找到 SOP16 器件數據手冊中的封裝數據信息，例如下圖 SL2.1A 的數據，可以看到 B（體寬）3.85mm 轉換為 150mil，就可以使用圖 2（SOP16_150）該封裝。
因此，使用 SOP16 封裝時要先查看數據手冊，使用正確的封裝。
