了解在MDK調試過程中Symbols窗口中包含的信息。
2、 問題場景
用于解決在MDK調試過程中，需要確認工程中所有的變量信息，想要確認變量的地址、偏移量等信息。

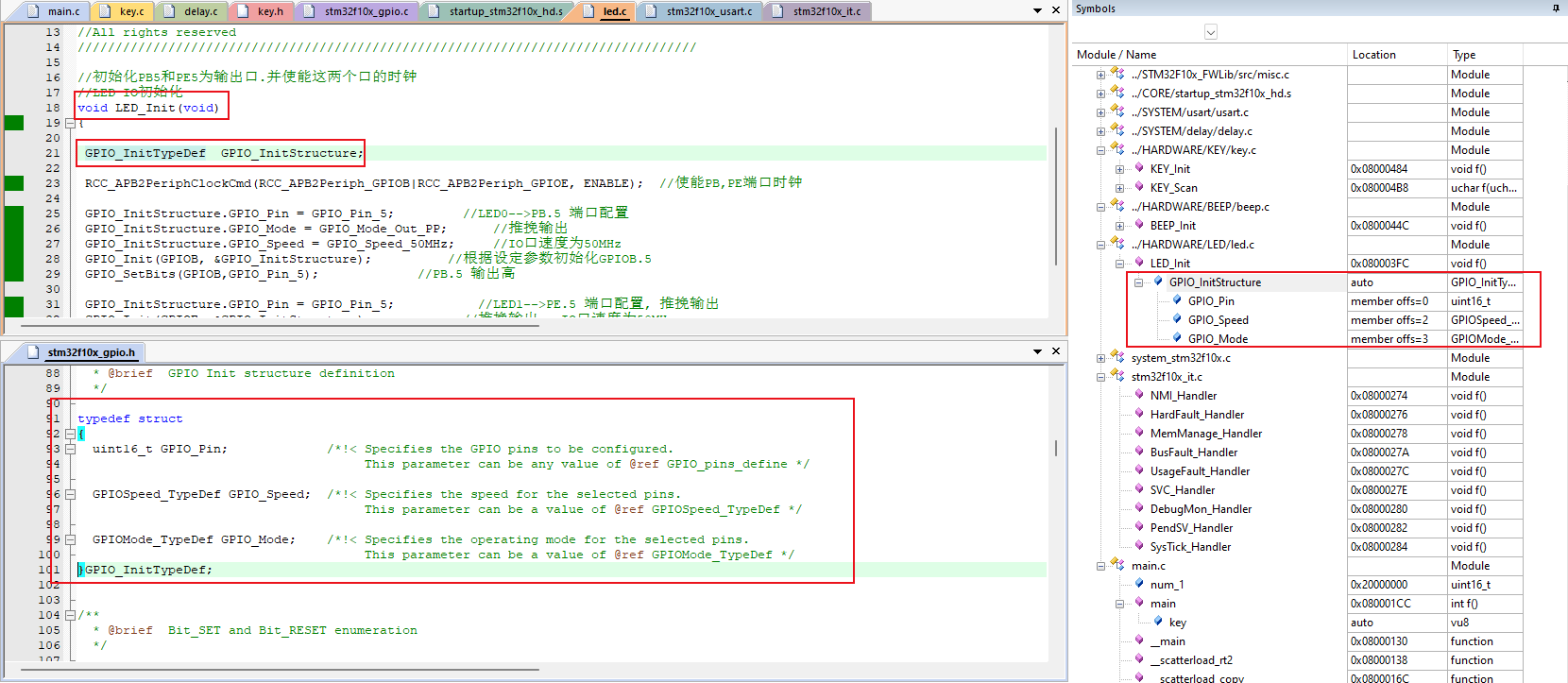

圖 2-1
3、軟硬件環境
1）、軟件版本：Keil MDK 5.38a
2）、電腦環境：Windows 11
3）、外設硬件：Ulink Pro
4、解決方法
1）、進入到Debug模式后，可以通過菜單View->Symbols Window打開查看變量的窗口（如圖4-1-1），或者通過工具欄中的Symbols Window按鈕打開（如圖4-1-2）。

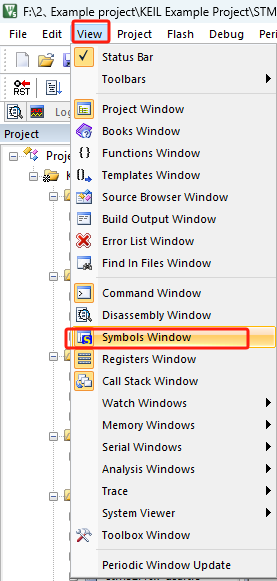

圖 4-1-1
圖4-1-2
2）、Symbols Window窗口中一共是分為三欄：
（1）、ModuleName：顯示符號的名稱。
在Module中會默認顯示三個組件：
a、Virtual Registers：顯示虛擬寄存器（VTREGs）訪問模擬資源，如輸入/輸出引腳、通用異步收發傳輸器（UARTs）或控制器局域網（CANs）。
b、Special Function Registers：顯示特殊功能寄存器訪問特定設備的外設寄存器。
c、Program Variable：顯示工程中所包含的變量、函數、參數信息。
（2）、Location：顯示內存地址、偏移量或注釋信息。
（3）、Type：顯示符號類型；對于函數顯示返回類型。

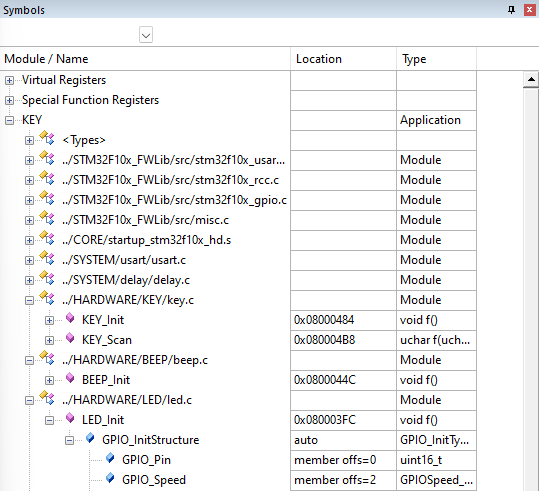

圖4-2
3）、在Symbols窗口中可以看到主函數main的內存地址是0x080001CC。返回類型是int類型。通過代碼和匯編窗口就可以確認數據的正確與否。（如圖4-3）

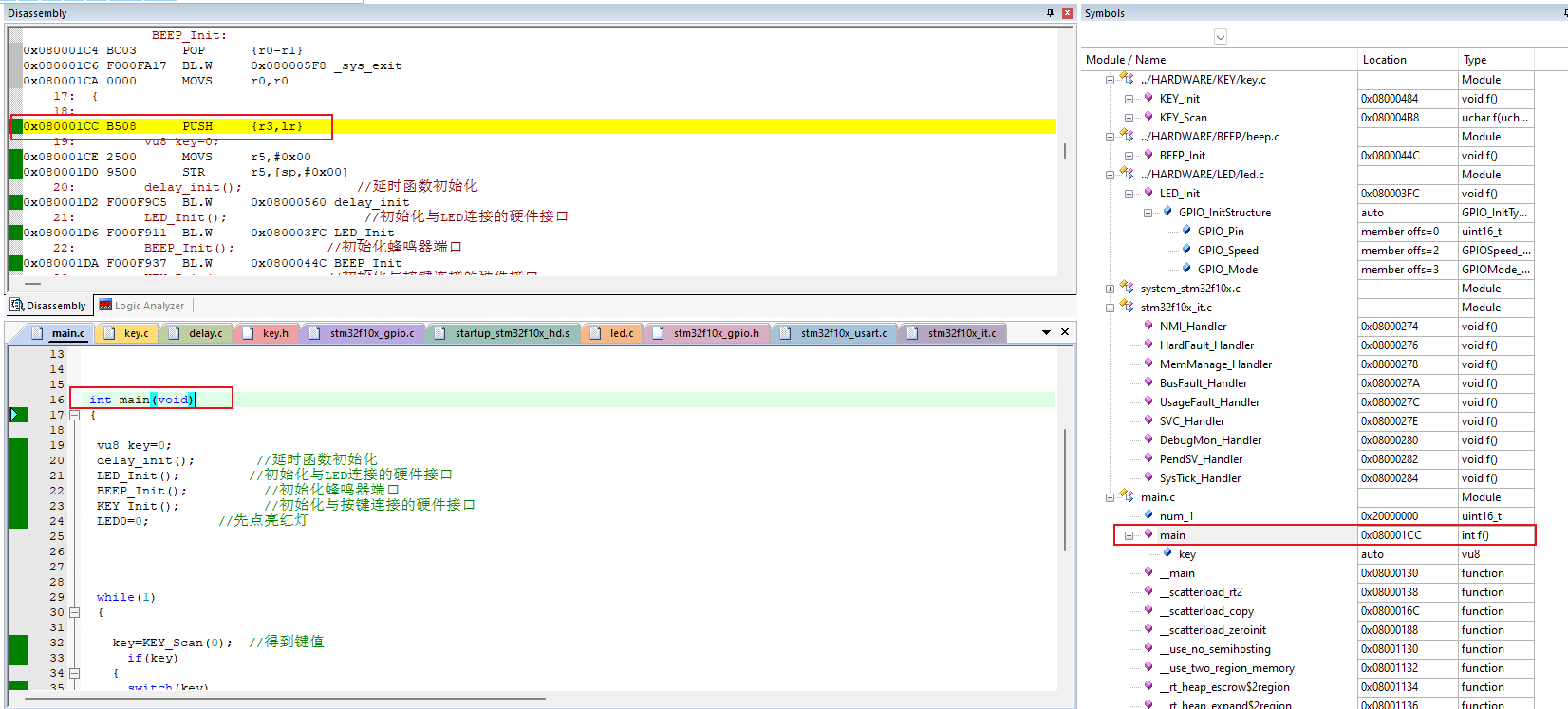

圖4-3
4）、并且，對于函數中調用的結構體信息也會進行展示出來，顯示該結構體的所有變量信息，類型信息也會顯示出來。（如圖4-4）
圖4-4
5）、通過Symbols窗口就可以進一步地了解工程中的變量定義情況、內存地址、偏移量等各項的變量信息。
