掌握嵌入式系統調試的基本方法，學會正確的CoreSight接口的硬件連接方法。
如果不了解CoreSight調試接口的基本常識，如引腳的順序、定義等，則無法調試嵌入式系統，浪費時間和精力，還可能損壞目標硬件。
客戶并不了解JATG和Core sight的硬件接口區別，在客戶開發板為CoreSight的調試接口，在連接上DStream的JATG接口時，發現無法連接，客戶并未進行原理圖和端口的檢查，后續查看客戶原理圖給予連接方案解決問題。
2、軟硬件環境
1）、軟件版本：Arm DS 2023.1
2）、電腦環境：Win11
3）、外設硬件：DStream-ST
3、解決方法

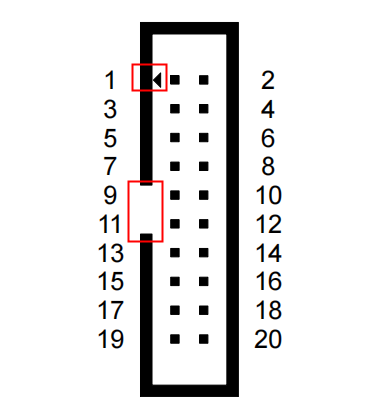

1）、標準的20 PIN CoreSight 接口的引腳順序，如圖4-1所示：
圖4-1

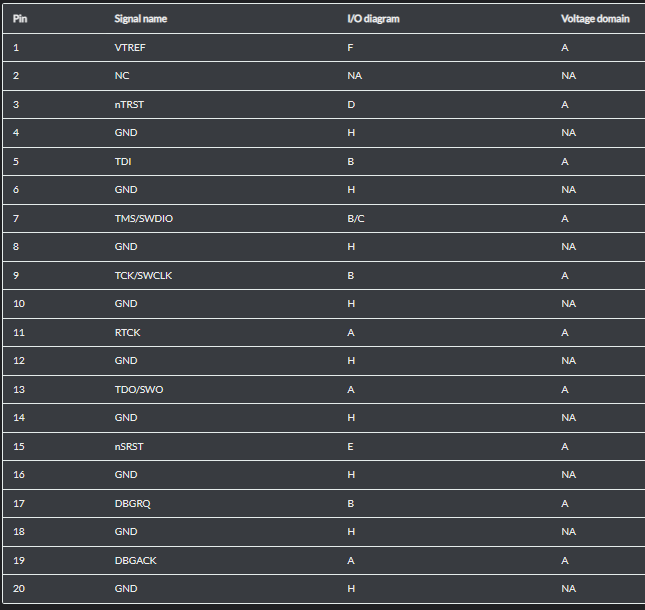

2）、標準的20 PIN CoreSight 接口的引腳定義，如圖4-2所示：
圖 4-2
3）、最基本的JTAG調試接口的引腳：VCC、TCK、TMS、TDI、TDO、GND，即這6個引腳正常連接后，就可以進行基本的調試，如單步、斷點等。
● TCK：測試時鐘信號線，用于同步調試操作。
● TMS：測試模式選擇信號線，用于選擇調試模式。
● TDI：測試數據輸入信號線，用于將測試數據輸入到目標設備。
● TDO：測試數據輸出信號線，用于將測試數據從目標設備輸出。
注：在客戶連接問題發生時，首先檢查設備管理器中調試器識別情況，咨詢客戶硬件原理圖，檢查對應相應接口，檢查線束連接問題等。
