1、 文檔目標

如何讓原理圖編譯時找出元器件上未連接的Passive Pin。

2、 問題場景

當引腳屬性（Pin type）為passive時，原理圖編譯的默認規則是不會去檢查它們是否有連接的。在實際設計過程中，經常會有導線虛連，漏連的事情發生。這些錯誤是應該被找出來并修正的。那么，如何設置原理圖編譯規則才能讓AD能夠幫我們找到這些Pin。

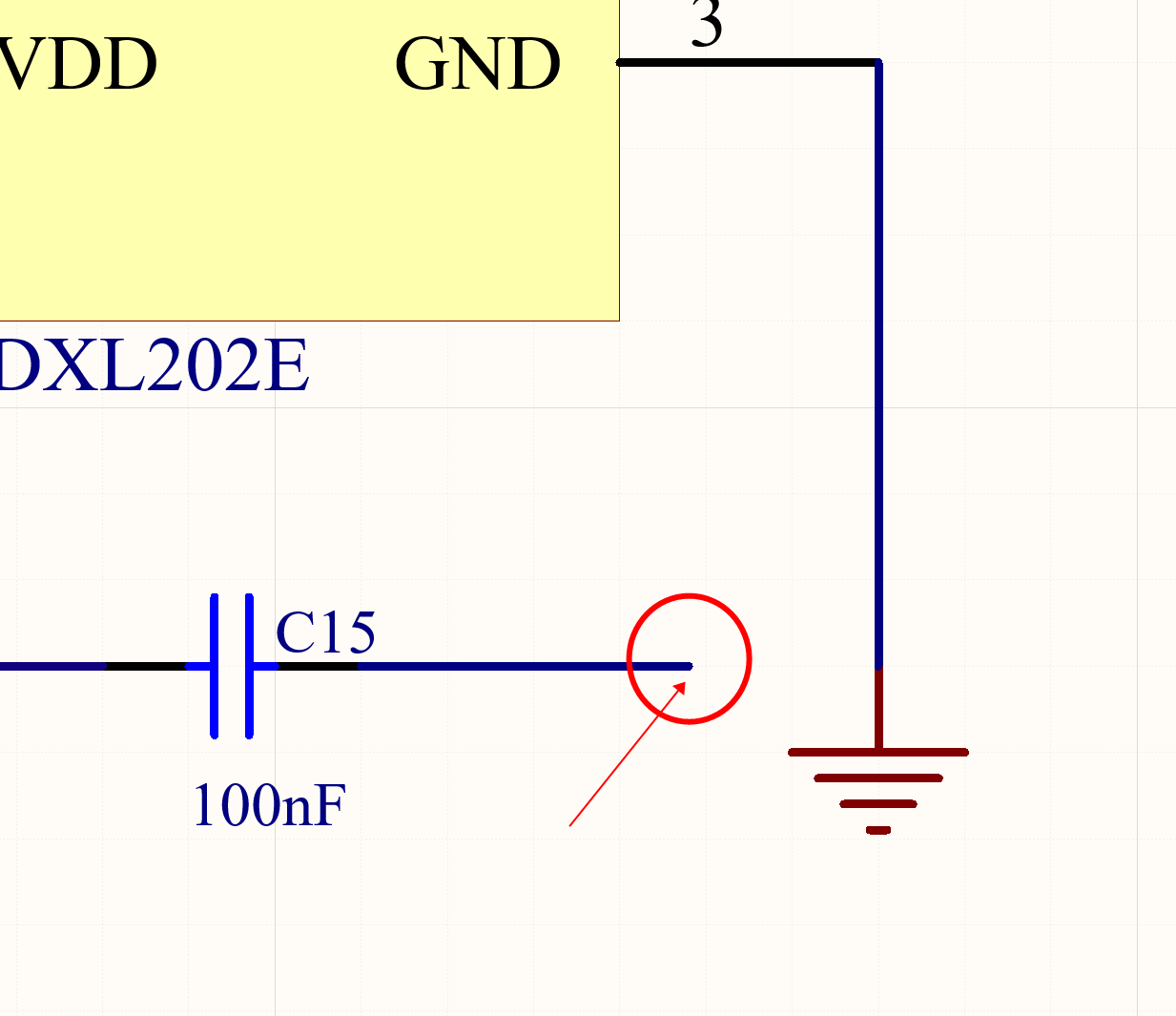

圖 1

3、軟硬件環境

1）、軟件版本：AD23.11.1

2）、電腦環境：Windows 10

3）、外設硬件：無

4、解決方法

1）、打開項目選項。

圖2

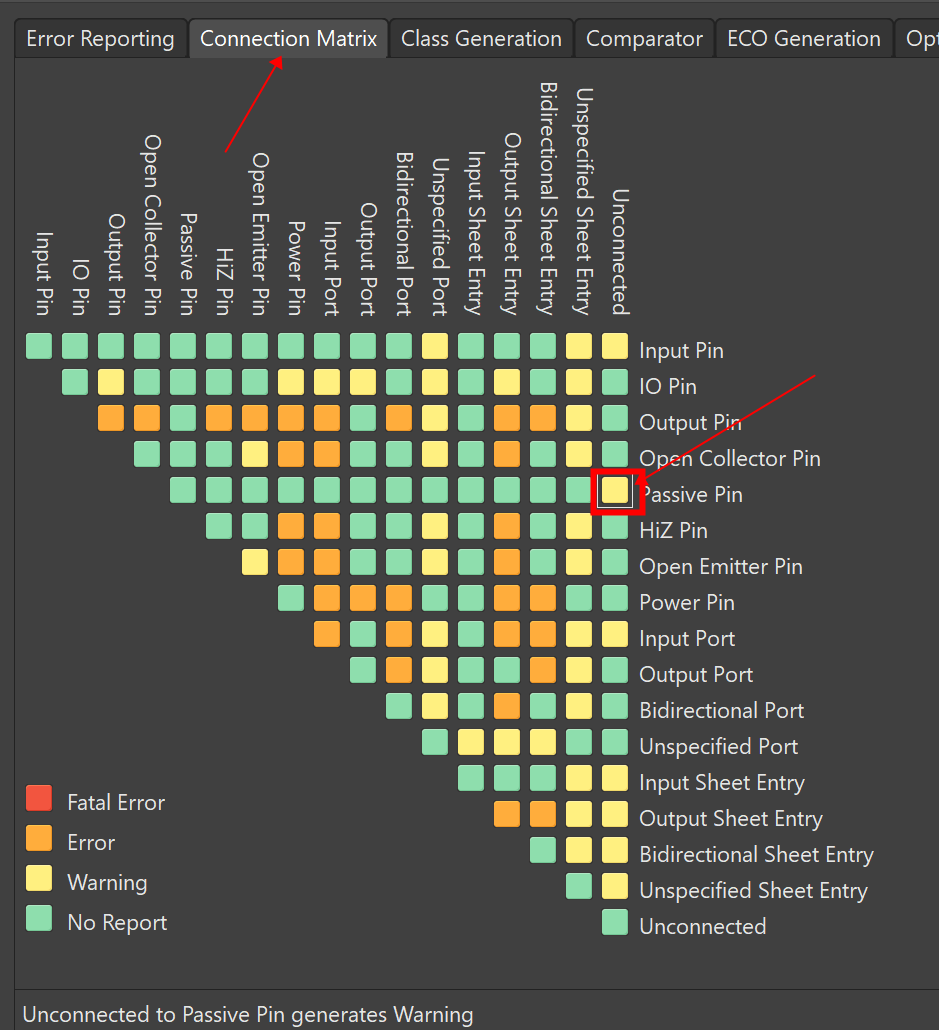

2）、在Connection Matrix中找到Unconnected和Passive對應的一格，可以看到AD默認是綠色的即不報錯（No Report）。將其改為警告（Warning）或者報錯（Error）。

圖 3

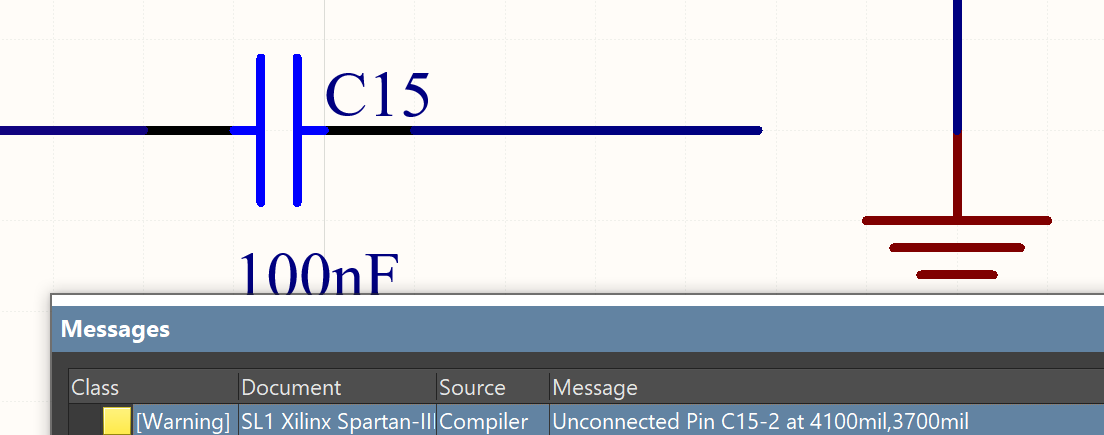

3）、再去運行原理圖編譯，就能看到未連接的被找出來了。
