如何設置規則來防止在絲印上放置過孔，形成報錯提示。
2、 問題場景

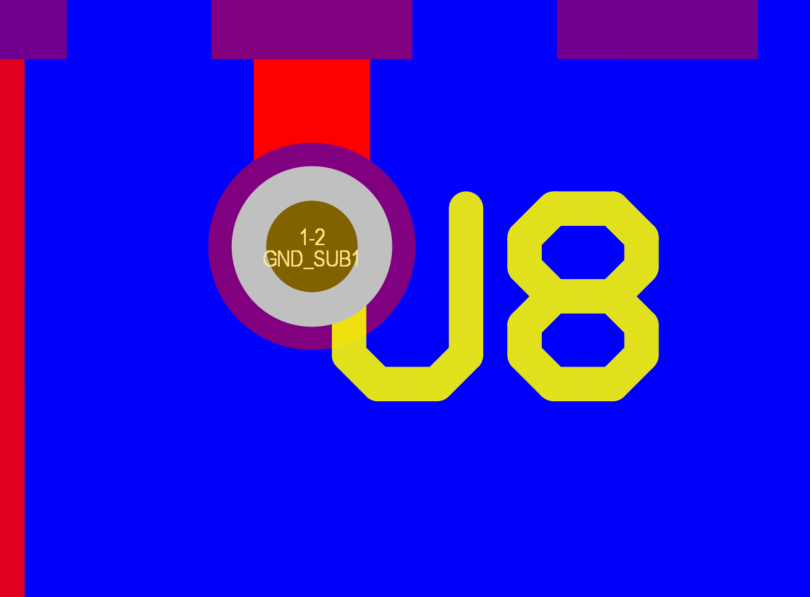

客戶在進行 PCB 設計時，發現過孔和絲印重合，但是軟件沒有進行提示。對于制板來說，板子做出來，過孔的地方絲印就沒有了，造成絲印不全，影響正常使用。
圖 1
3、軟硬件環境
1）、軟件版本：Altium Designer 24
2）、電腦環境：Windows 10
3）、外設硬件：無
4、解決方法

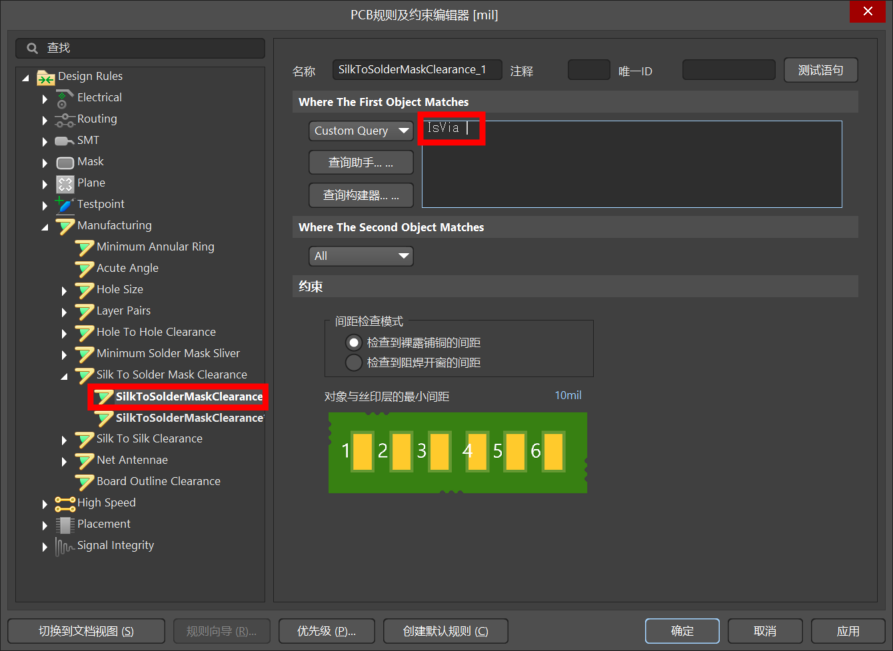

快捷鍵 DR 打開規則編輯器，在Manufacturing →Silk To Solder Mask Clearance 下新建規則，在查詢語句中填寫 IsVia，設置規則作用對象。
圖 2

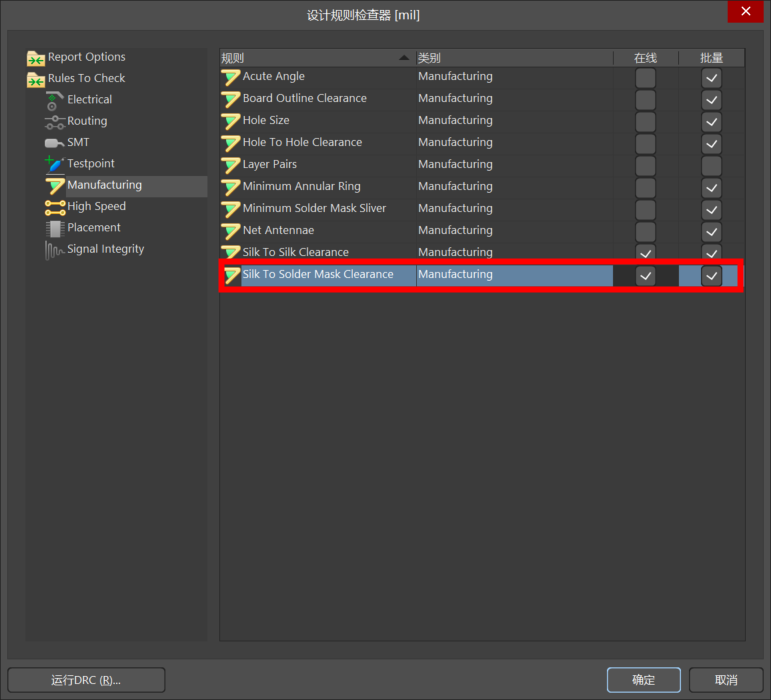

規則設置好后，快捷鍵 TD 開啟該規則的在線檢查功能。
圖 3

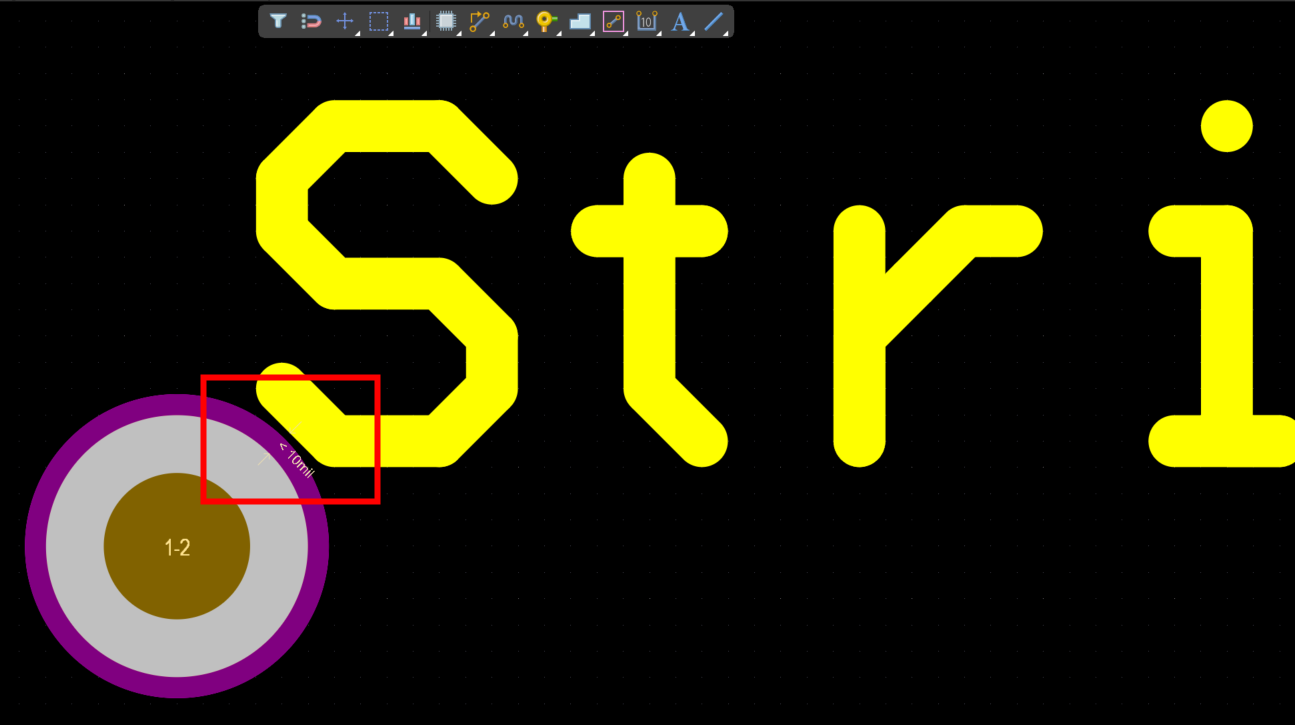

此時在 PCB 中過孔和絲印就會有間距小于規則設置值的提示信息
圖 4

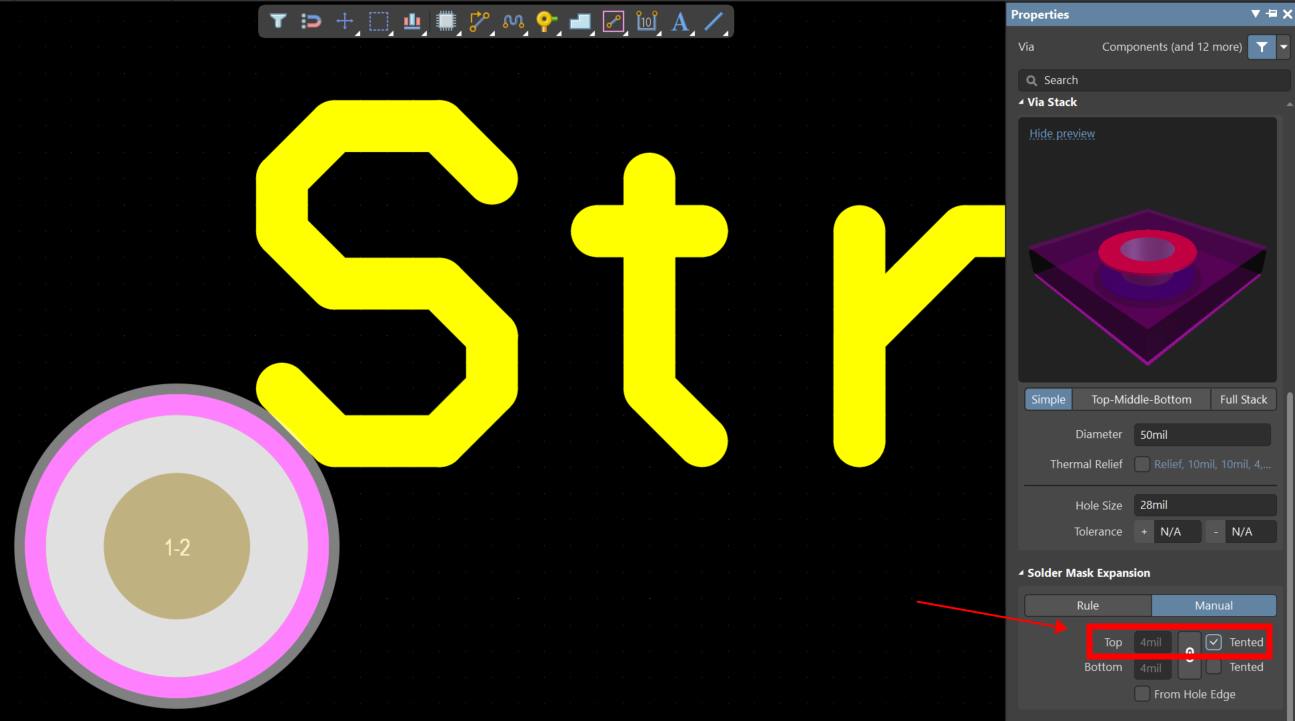

需要注意不要給過孔設置綠油，不然該規則無法適用。增加綠油相當于給過孔蓋上一層膜，做出的 PCB 不會影響絲印的顯示。
圖 5
