首頁 > 新聞資訊 Neoverse N1 系統開發平臺 (SDP) 是一個基于 N1 CPU 的開發平臺，主要用于硬件原型設計、軟件開發、系統驗證以及性能分析。

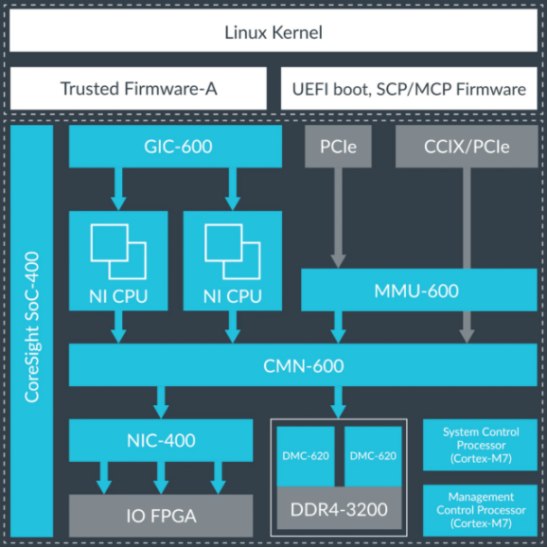

Neoverse N1 系統開發平臺框圖
主要技術參數：
| 開發軟件平臺 | Armv8.2-A |
| 片上系統兼容架構 | 基于服務器的引導需求；基于服務器的v3系統架構。 |
| 硬件特性 | 雙核、雙集群 SMP 配置，共有 4 個 N1 CPU。 N1 CPU 2.6GHz 運行速度 緩存（每核）：L1 64kB 指令緩存和數據緩存，1MB 私有 L2 緩存 緩存（共享）：所有內核之間共享2MB L3，8MB共享系統級緩存 (SLC)，兩者都可以配置為大小為零 工作頻率高達 2GHz 的內部 CMN-600 互連。 GIC-600 和 MMU-600 用于中斷管理和 I/O 虛擬化支持。 2個72位DMC-620內存控制器，用于雙通道DDR4 2667MHz內存。 兩個Cortex-M7 CPU用作系統控制處理器(SCP)和管理控制處理器(MCP)，用于支持事件記錄、電源和設備管理。 CoreSight SoC-400 功能調試和跟蹤功能。 |
| 板卡擴展支持對應的 外部端口 | 1 個 CCIX Gen4 x16 端口：支持一個支持 x16 CCIX 的適配卡。 1 個 PCIe x16 Gen3 鏈接到具有下游插槽和外圍設備的 48 通道交換機： x16 PCIe Gen3 x8 PCIe Gen3 x1 PCIe Gen3 x1 千兆以太網 x1 SATA III x1 USB 3.0 32位MIPI-60 跟蹤端口、JTAG調試端口和Arm CoreSight20 JTAG 連接器僅用于調試。 可選的 PCIe Gen3 轉接卡套件，用于通過CCIX連接兩個N1 SDP 板，以實現對稱多線程 (SMT) 操作 |
| Arm 提供的軟件功能 | SCP 固件：系統初始化、冷啟動流程、控制時鐘和設備管理。 可信固件-A：為 Armv8-A 提供安全世界軟件的參考實現，包括在異常級別 3 (EL3) 下執行的安全監視器。 64 位 Linux 驅動程序，包括用于 PCIe、CCIX、SMP 等的驅動程序。 UEFI 和 ACPI 支持。 用于下載包括 Linux 內核在內的開源組件的腳本。 |
| N1 SDP的Linux軟件包 | AArch64 Linux內核，支持文件系統和驅動程序，包括用于 PCIe 和 CCIX、芯片到芯片引導和對稱多處理的文件系統和驅動程序。 通用可擴展固件接口 (UEFI) 和高級配置和電源接口 (ACPI) 支持。 |
N1 SDP 接口如下圖所示
1 ?系統指示燈
2 ?BOOT配置撥碼開關
3 ?HDMI 接口
4 ?PCC以太網接口
5 ?千兆以太網口和USB3.0口
6 ?USB3.0口
7 ?DBG USB口
8 ?N1 SoC 跟蹤口
9 ?N1 SoC ?JTAG口接板子上連接器17
10 ?UART0/1 口
11 ?接板子上連接器19

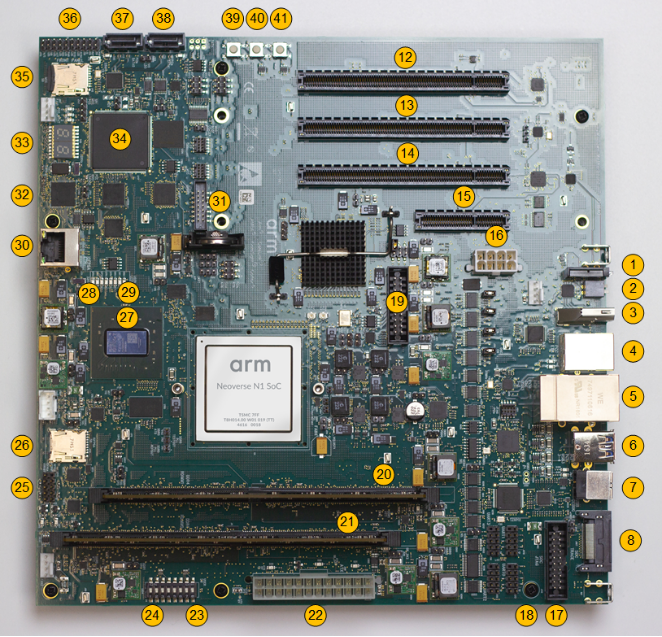

N1 SDP 板子如下圖所示：
12 ?插槽 4：PCIe/CCIX ×16 連接器
13 ?插槽 3：PCIe ×16 連接器
14 ?插槽 2：PCIe ×16 連接器
15 ?插槽 1：PCIe ×4 連接器
16 ?ATX/EPS連接器
17 ?N1 SoC ?JTAG口
18 ?UART0、UART1、UART2 和 UART3
19 ?連接器10*2
20 ?RDIMM1 內存
21 ?RDIMM0 內存
22 ?ATX 電源連接器和電源指示燈 LED
23 ?用戶開關 SW8
24 ?用戶開關 SW1
25 ?預留接口
26 ?IOFPGA ?micro SD 卡插槽
27 ?IOFPGA
28 ?用戶LED0
29 ?用戶LED7
30 ?預留接口
31 ?IOFPGA JTAG
32 ?平臺控制器芯片 (PCC)
33 ?7段數碼管顯示
34 ?主板配置控制器 (MCC)
35 ?MCC 配置 micro SD 卡插槽
36 ?面板連接器
37 ?PCIe SATA0
38 ?PCIe SATA1
39 ?預留按鈕
40 ?硬件復位按鈕 PBRESET
41 ?開/關 及軟件復位按鈕 PBON
N1 SDP 面板如下圖：
42 ?硬件復位按鈕 PBRESET
43 開/關 及軟件復位按鈕 PBON
44 硬盤活動指示LED，SATA0 和 SATA1 的組合信號
參考：Arm? Neoverse? N1 System Development Platform Technical Reference Manual
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
